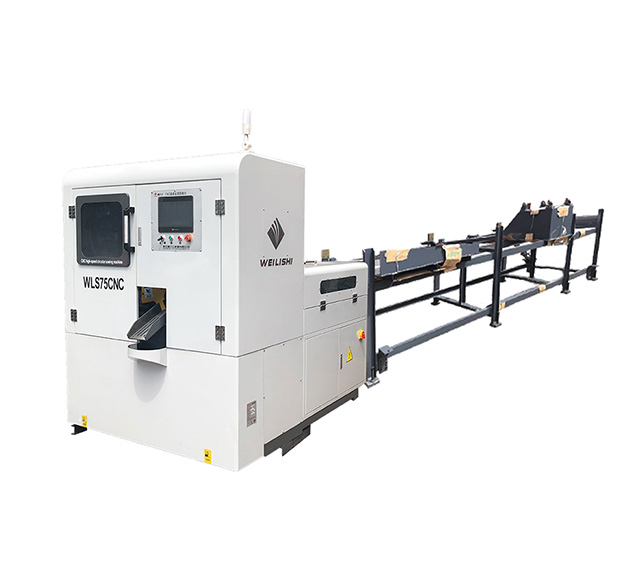

圆锯机 WLS75CNC

597 次浏览
圆锯机 WLS75CNC
参数

材料切断规格:

圆型:Ø 15 mm – Ø 75 mm

四方型:15 mm – 65 mm

切断长度:5 mm ~ 9999mm(重复送料)

前端废料切长:5 mm ~ 40mm

剩材长度:70 mm ~ 70+切断长度


锯片组:

外径x内径x齿厚:Ø300x Ø 30 x 2.0 mm

齿数:60T / 72T / 80T

锯片切削方式:由上往下切削

锯片快速进给速度:15 M/min

锯片切削进给速度:10 – 800 mm/min

锯片主轴马达:AC 7.5 KW、4P

锯组回程速度:12,000 mm/min

锯切面积:25-30平方(45#)

主轴转数:60-140 RPM(9段循环)

锯片冷却方式:油雾式

切断驱动系统:伺服马达+滚珠螺杆

材料锯切长度误差,控制在±0.03mm;

材料锯切垂直度,控制在±0.03mm;


送料组:

送料方式:夹持送料

送料进给速度:24M/min.

送料驱动系统:伺服马达+滚珠螺杆


备料机构:

素材长度(标准):6,000 mm

最大素材承载重量:1,500KG (Ø 65 mm * 10 pcs)

素材送材方式:油压机构


机械:

总电力:13.5 Kw

电源:AC 220 ( V )  50/60 (Hz)  3 Phase

油压马达:AC 2.2 KW、4P

油压箱容量:60Liter (ISO VG 32)

机械尺寸:2100 x 1500 x 1600 mm

机械重量:2500 KG(不含料架)


伺服控制系统:

送料机构:伺服控制

锯片进给机构:伺服控制

人机界面:触控式屏幕、对话式程序输入


机身颜色:

上部RAL1037高光烤漆;下部RAL7036半哑光桔纹


随机附件:

工具箱1套
