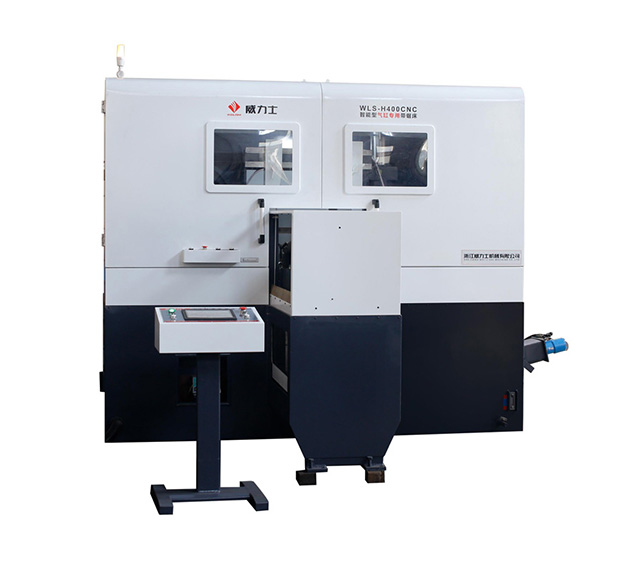

WLS-H400专用带锯床
主要技术性能和参数说明

工作台移动误差:±0.1mm/1000mm

截面平面偏差:0.2mm/200mm

工作台行程:700mm

进刀速度:液压无级调速

带锯条尺寸:5000×41×1.3

设备液压系统工作压力:2.5-3MPa

夹具液压系统工作压力:4.5-5MPa

气路清洁系统工作压力:0.5-0.6MPa

主电机功率:4KW

伺服电机功率:0.75KW

液压电机功率:3.75KW(含液压夹具供油)

冷却电机功率:0.12KW

机床外形尺寸:3130mm×2345mm×2300mm

工作台规格:700mm×450mm,配M12T型螺母用T形槽

工作台高度:1000mm

机床重量:3.8T左右

锯条线速:变频调速

快降杆装置:快速进行上升/快降/锯切的切换(根据实际需要选配)

进料方式:工作台前后移动

数控系统:台达。

带锯条更换用时:2分钟。

带锯条的材质及齿距等相关参数以试切产品时的效果而定。

设备可以存储四个组不同的配方,输入产品名称后,自动调用对应的加工程序。

机床的自动状态下的工作步骤

接通电源,启动液压泵,按回原点机床各动作回到原点→将工件装到夹具上→按下启动按钮→

安全门自动关闭→夹具夹紧工件→启动自动锯切程序→跟据需要移动工作台将工件送到指定位置→

主机工作开始自动锯切→锯切完毕,锯架上升到位→再次自动移动工作台到下一个指定位置→

主机工作开始自动锯切→锯切完毕,锯架上升到位→再次自动移动工作台→主机工作开始自动锯切→锯切完毕

(完成多次锯切),锯架上升到位→自动退出工作台→锯床停机→松开夹具→自动打开安全门→人工换装工件。
